Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG125EP1D1/32R-NSFXXK021EC-SR902066532
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG125EP1D1/32R-NSFXXK021EC-S, numer materiałowy R902066532. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) (E). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902066532
- Oznaczenie typu
- AA4VG125EP1D1/32R-NSFXXK021EC-S
- Grupa
- A4VG 125
- Wydanie
- 03/2020

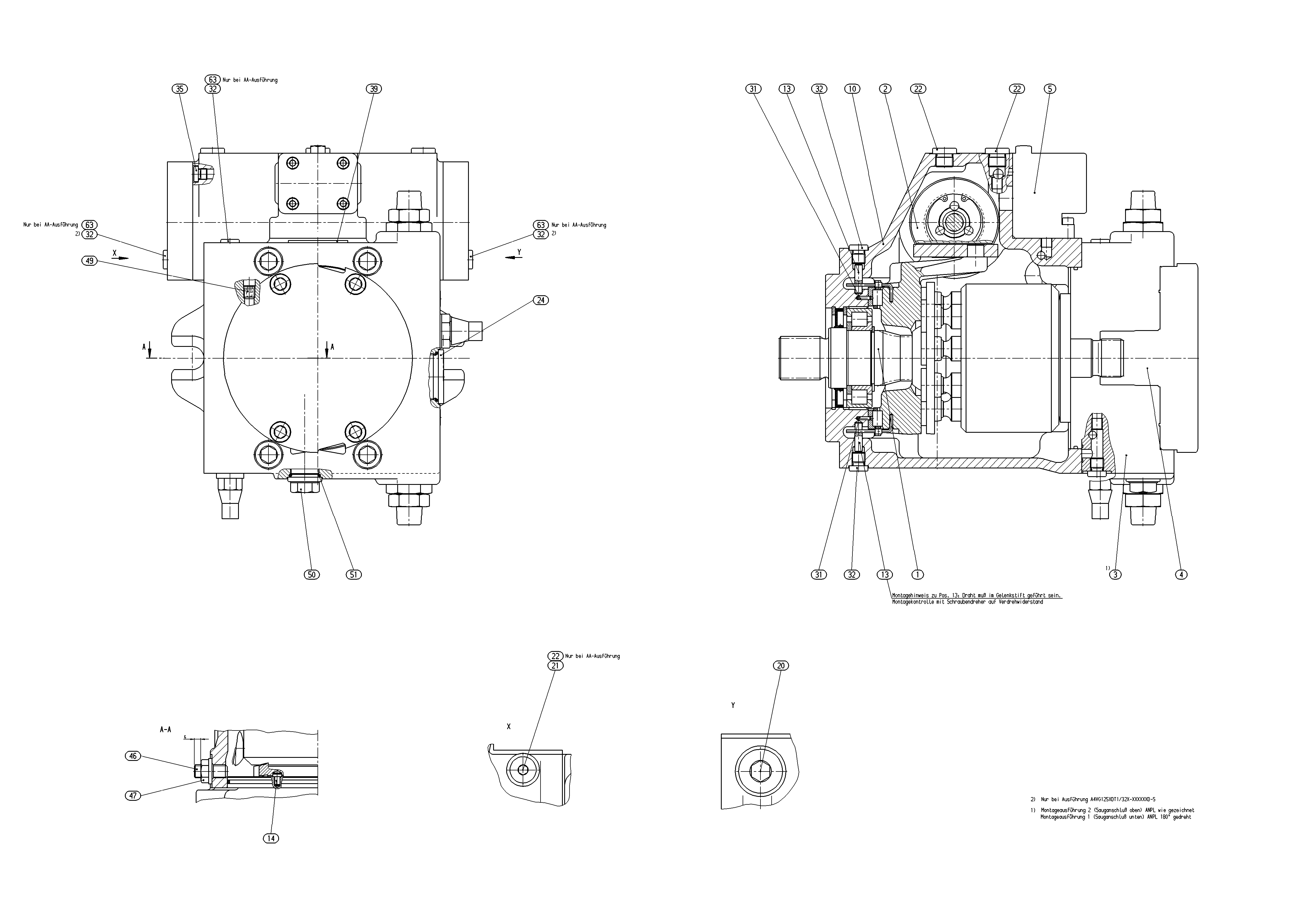

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902089887 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902011331 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902046713 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902083620 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902064412 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902010541 | KORPUS | 1 | ||
| R902118633 | SWORZEŃ OBROTU | 2 | ||
| R909425537 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909153378 | KOREK GWINTOWANYD | 1 | ||
| R909153371 | KOREK GWINTOWANYD | 4 | ||
| R909153862 | KOREK GWINTOWANY | 1 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R909157392 | KOREK GWINTOWANY | 1 | ||
| R909154982 | SZTYFT GWINTOWANY | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909426706 | DYSZA | 1 | ||
| R902087863 | ELEMENT GWINTOWANY | 1 | ||
| R909083761 | O-RINGD | 1 | ||
| R909154478 | KOREK GWINTOWANY | 1 | ||
| 98 | R902095530 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 125 | 125 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
