Jednostka · POMPA OSIOWO-TŁOKOWA
A11VO75LRCS/10R-NZD12K02-SR902031490
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu A11VO75LRCS/10R-NZD12K02-S, numer materiałowy R902031490. Wielkość nominalna: NG 75. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A11V). Tryb pracy: pompa, obieg otwarty, bez pompy zasilającej (O). Regulator: regulator mocy, nastawa stała, z nadsterowaniem, sumowanie krzyżowe, sterowanie ujemne, z load-sensing (LRCS). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy DIN 5480 dla pompy pojedynczej i wielokrotnej (Z). Kołnierz mocujący: SAE J744 ‒ 4-otworowy (D). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy metryczny z pierścieniem uszczelniającym profilowym wg DIN 3852 (12). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP B (K02). Wersja standardowa/specjalna: wersja specjalna (S).
- Numer
- R902031490
- Oznaczenie typu
- A11VO75LRCS/10R-NZD12K02-S
- Grupa
- A11VO 75
- Wydanie
- 11/2019

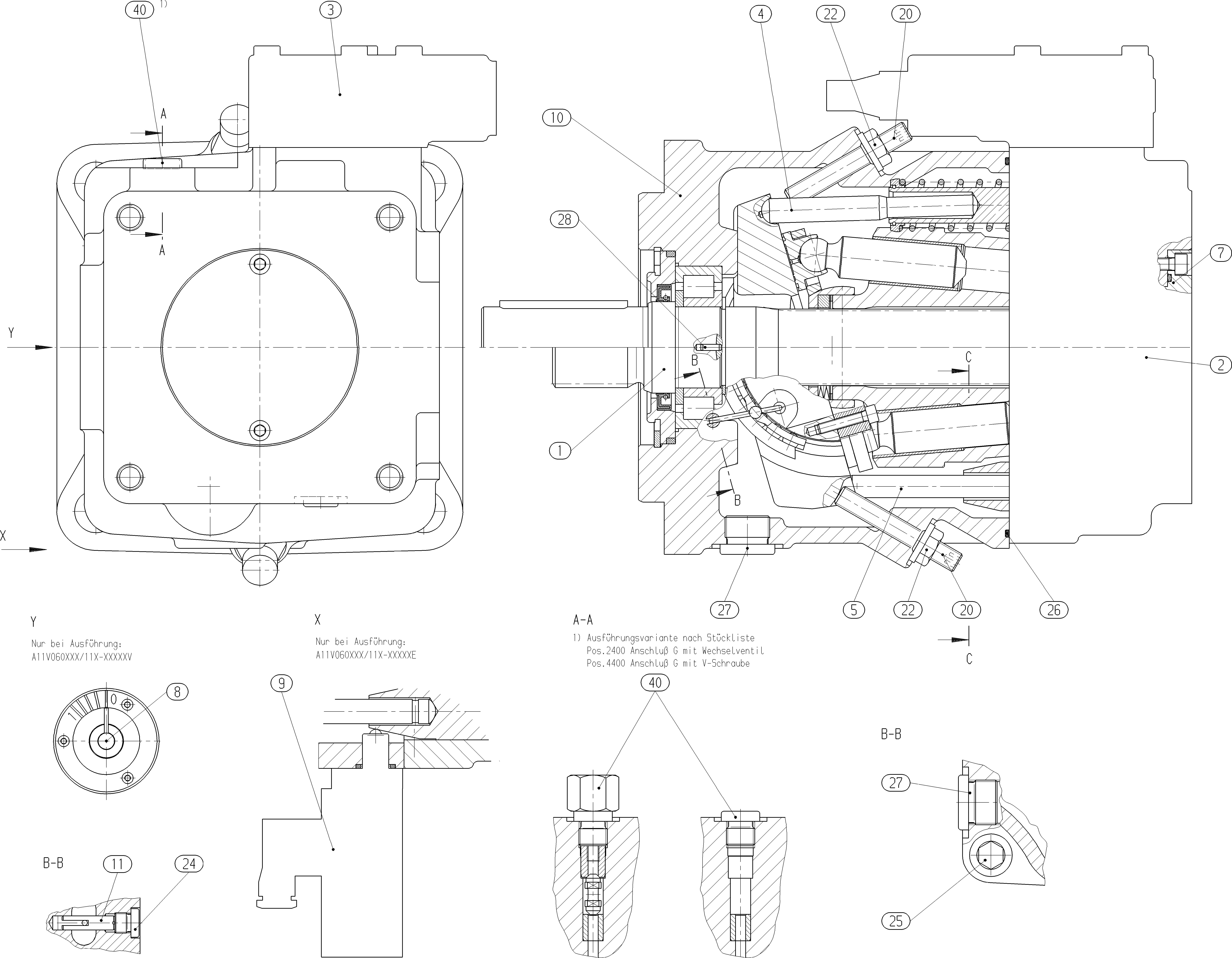

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902044384 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R909609075 | PŁYTA POŁĄCZENIOWA, GWINT PRAWY Lista części podzespołu →L | 1 | ||
| R902014625 | REGULATOR Lista części podzespołu →L | 1 | ||
| R909441527 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909441528 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909600218 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R909443002 | KORPUS | 1 | ||
| R902132714 | SWORZEŃ OBROTU | 4 | ||
| R909449078 | SZTYFT GWINTOWANY | 2 | ||
| R909152426 | NAKRĘTKA USZCZELNIAJĄCAD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 4 | ||
| R909153934 | ŚRUBA Z ŁBEM WALCOWYM | 4 | ||
| — | O-RINGD | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151979 | KOREK GWINTOWANY | 1 | ||
| 98 | R902095606 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A11V |
| Tryb pracy | Pompa, obieg otwarty, bez pompy zasilającej | O |
| Wielkość (NG) | 75 | 75 |
| Regulator | Regulator mocy, nastawa stała, z nadsterowaniem, sumowanie krzyżowe, sterowanie ujemne, z load-sensing | LRCS |
| Indeks | Wielkość 40 … 130 | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy DIN 5480 dla pompy pojedynczej i wielokrotnej | Z |
| Kołnierz mocujący | SAE J744 ‒ 4-otworowy | D |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy metryczny z pierścieniem uszczelniającym profilowym wg DIN 3852 | 12 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP B | K02 |
| Wersja standardowa/specjalna | Wersja specjalna | S |
