Jednostka · POMPA OSIOWO-TŁOKOWA
A10VG28EZ1M1/10R-XXC10K013E-SR902020244
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu A10VG28EZ1M1/10R-XXC10K013E-S, numer materiałowy R902020244. Wielkość nominalna: NG 28. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 300 bar, ciśnienie maksymalne 350 bar (A10V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie dwupołożeniowe, elektryczne U = 12 V z elektromagnesem przełączającym (EZ1). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Zawór sterujący DA dla NG28... 63: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy (R). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B po tej samej stronie, z lewej, przyłącze ssawne S u dołu (10). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 82-2 (A) 5/8 in 9T 16/32DP (01). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, 250 … 320 bar bez obejścia, nastawa stała (3). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) (E). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902020244
- Oznaczenie typu
- A10VG28EZ1M1/10R-XXC10K013E-S
- Grupa
- A10VG 28
- Wydanie
- 06/2020

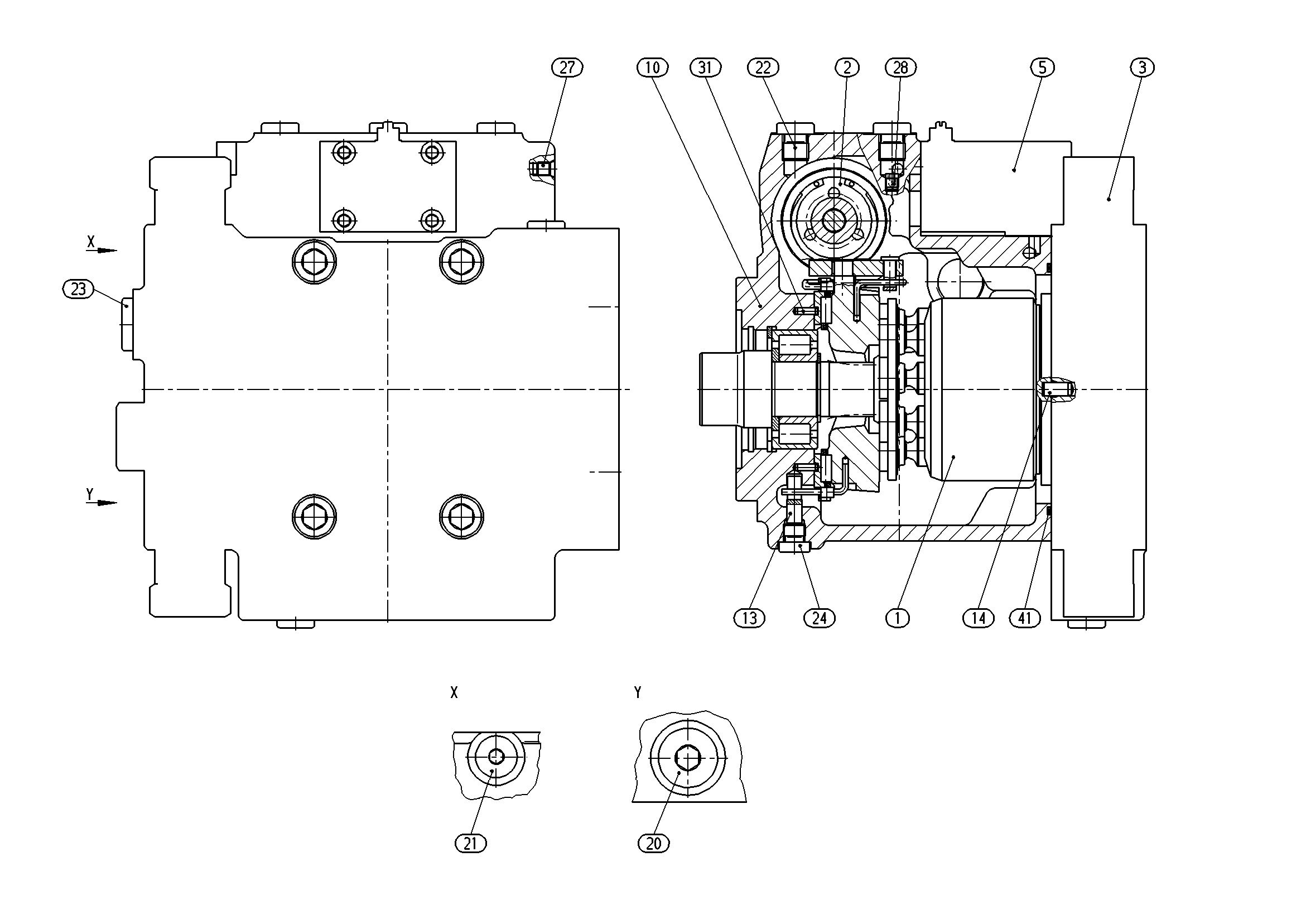

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902102110 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902020337 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902020329 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909600074 | ROZDZIELACZ Lista części podzespołu →L | 1 | ||
| R902015665 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 1 | ||
| R913009665 | SZTYFT PROSTY | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909151692 | KOREK GWINTOWANYD | 3 | ||
| R909153815 | KOREK GWINTOWANYD | 1 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909086547 | O-RINGD | 1 | ||
| 98 | R902095560 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 300 bar, ciśnienie maksymalne 350 bar | A10V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 28 | 28 |
| Regulator | Sterowanie dwupołożeniowe, elektryczne U = 12 V z elektromagnesem przełączającym | EZ1 |
| Mechaniczny ogranicznik skoku | Mechaniczny ogranicznik skoku, nastawny z zewnątrz | M |
| Zawór sterujący DA dla NG28... 63 | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy | R |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B po tej samej stronie, z lewej, przyłącze ssawne S u dołu | 10 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 82-2 (A) 5/8 in 9T 16/32DP | 01 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, 250 … 320 bar bez obejścia, nastawa stała | 3 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
