Jednostka · POMPA OSIOWO-TŁOKOWA
AA10VG45DGM1/10R-NTCXXK045E-SR902020116
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu AA10VG45DGM1/10R-NTCXXK045E-S, numer materiałowy R902020116. Wielkość nominalna: NG 45. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4350 psi (300 bar), ciśnienie maksymalne 5100 psi (AA10V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie hydrauliczne bezpośrednie (DG). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 dla pompy wielokrotnej (T). Kołnierz mocujący: SAE J744 2-otworowy (C). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 1 in 15T 16/32DP (04). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi nastawa stała (250 … 320 bar) z obejściem (5). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) (E). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902020116
- Oznaczenie typu
- AA10VG45DGM1/10R-NTCXXK045E-S
- Grupa
- A10VG 45
- Wydanie
- 07/2020

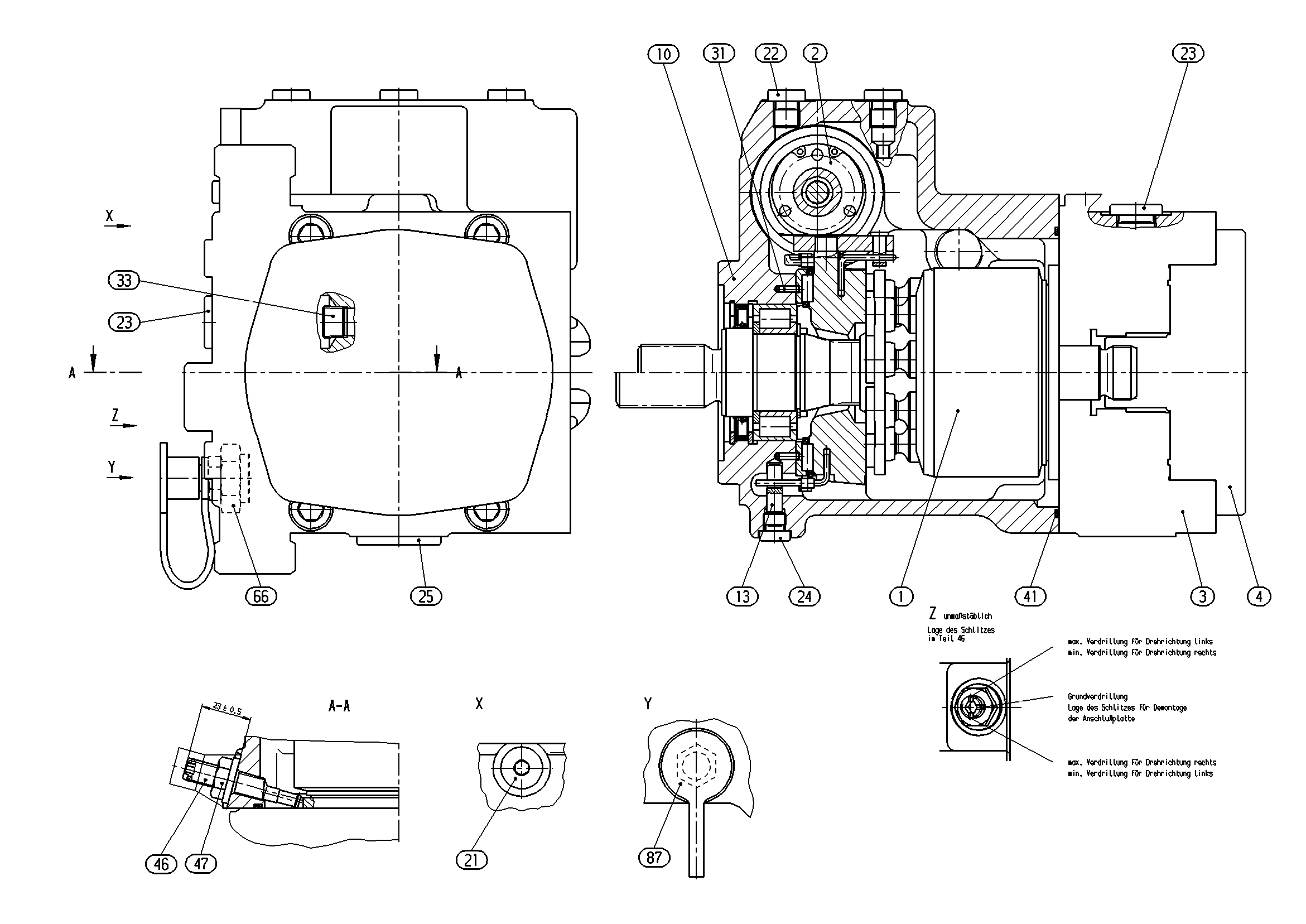

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902100539 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902020114 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902020071 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902020085 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902017963 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 1 | ||
| R909153371 | KOREK GWINTOWANY | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 3 | ||
| R909153338 | KOREK GWINTOWANYD | 1 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909153378 | KOREK GWINTOWANY | 1 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909085364 | O-RINGD | 1 | ||
| R902039582 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCA | 1 | ||
| R902014662 | GWINTOWANY KRÓCIEC REDUKCYJNY | 1 | ||
| R909831975 | WTYCZKA POŁĄCZENIOWA | 1 | ||
| 98 | R902095619 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4350 psi (300 bar), ciśnienie maksymalne 5100 psi | AA10V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 45 | 45 |
| Regulator | Sterowanie hydrauliczne bezpośrednie | DG |
| Mechaniczny ogranicznik skoku | Mechaniczny ogranicznik skoku, nastawny z zewnątrz | M |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 dla pompy wielokrotnej | T |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 1 in 15T 16/32DP | 04 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi nastawa stała (250 … 320 bar) z obejściem | 5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (w wersji bez zintegrowanej pompy zasilającej N i K) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
