Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG40NVD1/32R-NSC52N005ER902019972
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG40NVD1/32R-NSC52N005E, numer materiałowy R902019972. Wielkość nominalna: NG 40. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (52). Pompa zasilająca: bez zintegrowanej pompy zasilającej, bez napędu przelotowego (N). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie 3600 do 6100 psi bezpośredniego działania, nastawa stała (250 do 420 bar) z obejściem (5). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) (E).
- Numer
- R902019972
- Oznaczenie typu
- AA4VG40NVD1/32R-NSC52N005E
- Grupa
- A4VG 40
- Wydanie
- 06/2020

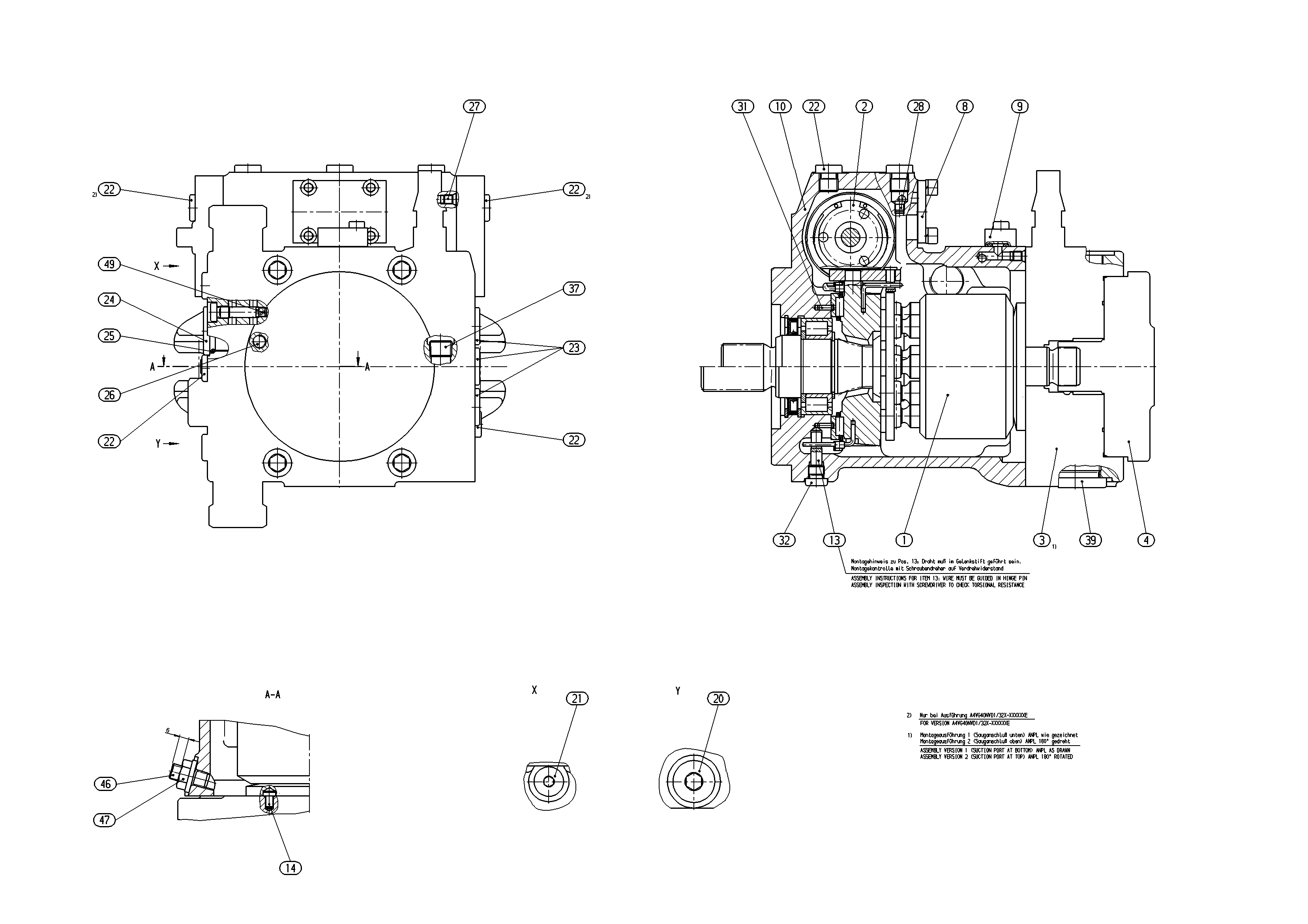

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| 1 | R909609774 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | |
| R902016008 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909609731 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902064015 | POKRYWA POMPY Lista części podzespołu →L | 1 | ||
| R909405730 | PŁYTA USZCZELNIAJĄCA Lista części podzespołu →L | 1 | ||
| 9 | R909609783 | POKRYWA Lista części podzespołu →L | 1 | |
| R902007260 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 1 | ||
| R909405732 | SZTYFT POZYCJONUJĄCY | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| 21 | R909153371 | KOREK GWINTOWANYD | 1 | |
| R909154478 | KOREK GWINTOWANYD | 5 | ||
| R909153815 | KOREK GWINTOWANYD | 3 | ||
| R909084400 | KOREK GWINTOWANY | 1 | ||
| R909083761 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 2 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| 39 | R909153378 | KOREK GWINTOWANYD | 1 | |
| R909154981 | SZTYFT GWINTOWANY | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| 98 | R902002419 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 40 | 40 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 52 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, bez napędu przelotowego | N |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie 3600 do 6100 psi bezpośredniego działania, nastawa stała (250 do 420 bar) z obejściem | 5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) | E |
