Jednostka · POMPA OSIOWO-TŁOKOWA
A4VG40DGDMT1/32L-NSC02K025E-SR902019523
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu A4VG40DGDMT1/32L-NSC02K025E-S, numer materiałowy R902019523. Wielkość nominalna: NG 40. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie hydrauliczne bezpośrednie (DG). Odcięcie ciśnienia: odcięcie ciśnienia (D). Mechaniczny ogranicznik skoku: mechaniczny ogranicznik skoku, nastawny z zewnątrz (M). Przyłącze ciśnienia komory nastawczej: przyłącza ciśnienia komory nastawczej X X (T). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (02). Pompa zasilająca: bez zintegrowanej pompy zasilającej, z napędem przelotowym (K). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02).
- Numer
- R902019523
- Oznaczenie typu
- A4VG40DGDMT1/32L-NSC02K025E-S
- Grupa
- A4VG 40
- Wydanie
- 01/2020

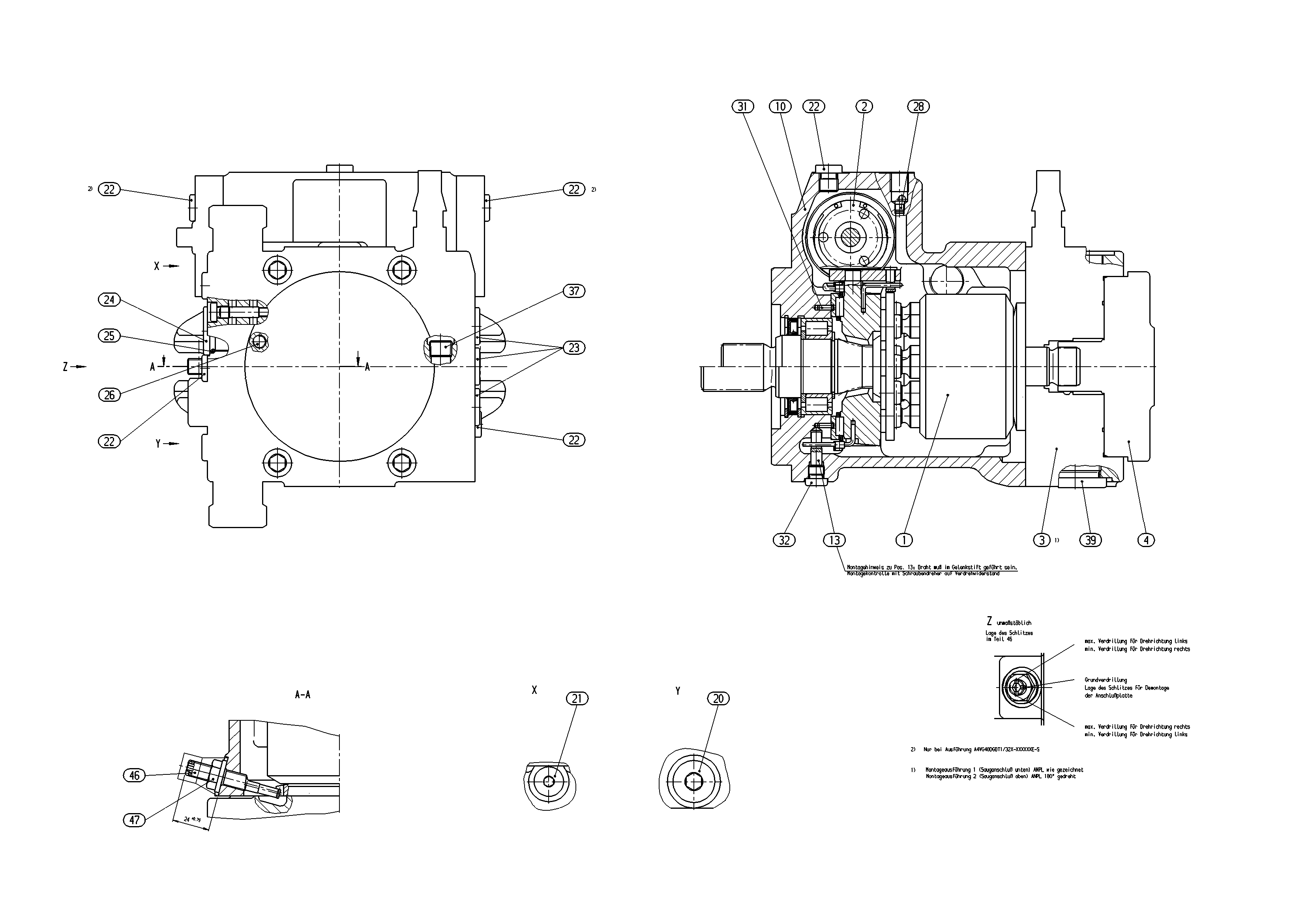

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902199685 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902019531 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902032160 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902066321 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | ||
| R902015521 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 1 | ||
| R909151694 | KOREK GWINTOWANYD | 1 | ||
| R909151979 | KOREK GWINTOWANYD | 1 | ||
| R909151692 | KOREK GWINTOWANYD | 5 | ||
| R909153815 | KOREK GWINTOWANYD | 3 | ||
| R909084400 | KOREK GWINTOWANY | 1 | ||
| R909083761 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909153861 | KOREK GWINTOWANY | 1 | ||
| R909435856 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| 98 | R902095641 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 400 bar, ciśnienie maksymalne 450 bar | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 40 | 40 |
| Regulator | Sterowanie hydrauliczne bezpośrednie | DG |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Mechaniczny ogranicznik skoku | Mechaniczny ogranicznik skoku, nastawny z zewnątrz | M |
| Przyłącze ciśnienia komory nastawczej | Przyłącza ciśnienia komory nastawczej X X | T |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 02 |
| Pompa zasilająca | Bez zintegrowanej pompy zasilającej, z napędem przelotowym | K |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie 250 … 420 bar bezpośredniego działania, nastawa stała, z obejściem | 5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Zewnętrzne zasilanie ciśnieniem zasilania (wersja bez zintegrowanej pompy zasilającej – N00, K...) | E |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
