Jednostka · POMPA OSIOWO-TŁOKOWA
AA10VG18HWL1/10R-NSC66F023S-SR902018800
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A10VG, kod typu AA10VG18HWL1/10R-NSC66F023S-S, numer materiałowy R902018800. Wielkość nominalna: NG 18. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4350 psi (300 bar), ciśnienie maksymalne 5100 psi (AA10V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie proporcjonalne hydrauliczne, serwo mechaniczne (HW). Wyłącznik położenia neutralnego: wyłącznik położenia neutralnego ze złączem DEUTSCH (tylko dla regulatora HW) (L). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP (02). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) (3). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie ssawnym pompy zasilającej (S). Wersja standardowa/specjalna: wersja specjalna (-S).
- Numer
- R902018800
- Oznaczenie typu
- AA10VG18HWL1/10R-NSC66F023S-S
- Grupa
- A10VG 18
- Wydanie
- 07/2020

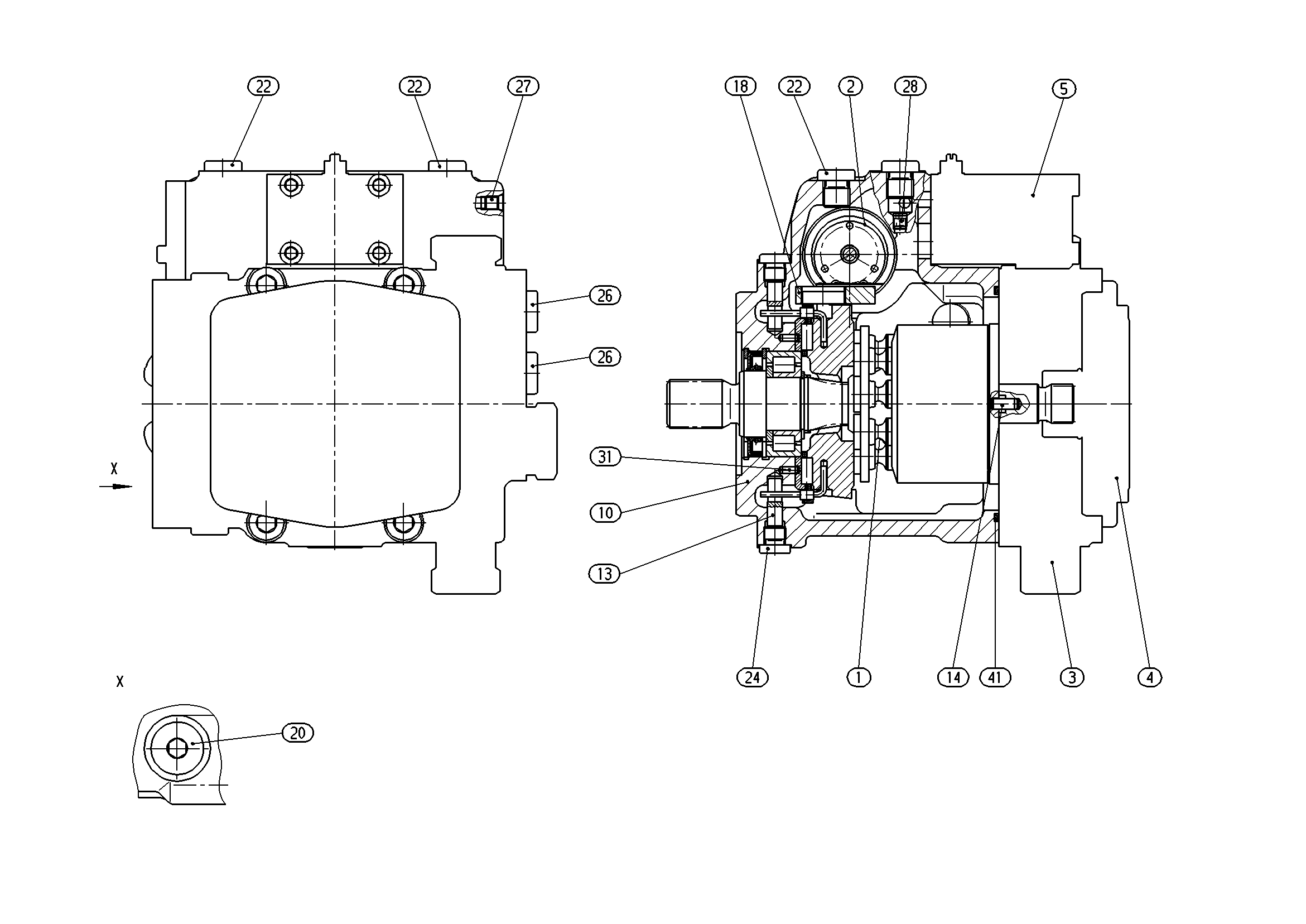

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R902108155 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R902005330 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R902029836 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R902029867 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R902014756 | MODUŁ STEROWANIA Lista części podzespołu →L | 1 | ||
| R902269438 | KORPUS | 1 | ||
| R902114380 | SWORZEŃ OBROTU | 2 | ||
| R913009664 | SZTYFT PROSTY | 1 | ||
| R902005089 | ŚLIZG | 1 | ||
| R909153338 | KOREK GWINTOWANYD | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 3 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R909153371 | KOREK GWINTOWANYD | 2 | ||
| R909831318 | PODWÓJNY KOREK ZRYWANY | 1 | ||
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909154589 | O-RINGD | 1 | ||
| 98 | R902095567 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 4350 psi (300 bar), ciśnienie maksymalne 5100 psi | AA10V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 18 | 18 |
| Regulator | Sterowanie proporcjonalne hydrauliczne, serwo mechaniczne | HW |
| Wyłącznik położenia neutralnego | Wyłącznik położenia neutralnego ze złączem DEUTSCH (tylko dla regulatora HW) | L |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 1, indeks 0 | 10 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a–1976 dla pompy pojedynczej | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Kołnierz SAE J744 Piasta do wału wielowypustowego, 101-2 (B) 7/8 in 13T 16/32DP | 02 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie bezpośredniego działania, 3600 … 4650 psi bez obejścia, nastawa stała (250 … 320 bar) | 3 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie ssawnym pompy zasilającej | S |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
