Jednostka · POMPA OSIOWO-TŁOKOWA
A11VLO200LG1DH1/10L-NTD12K02R902012773
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A11VO, kod typu A11VLO200LG1DH1/10L-NTD12K02, numer materiałowy R902012773. Wielkość nominalna: NG 200. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar (A11V). Tryb pracy: pompa, obieg otwarty, z pompą zasilającą (LO). Regulator: z nadsterowaniem zależnym od ciśnienia sterującego, sterowanie ujemne, z odcięciem ciśnienia, z hydraulicznym ogranicznikiem skoku, sterowanie ujemne Δp = 25 bar (LG1DH1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy ANSI B92.1a‒1976 dla pompy wielokrotnej (T). Kołnierz mocujący: SAE J744 ‒ 4-otworowy (D). Przyłącza robocze: przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy metryczny z pierścieniem uszczelniającym profilowym wg DIN 3852 (12). Napęd przelotowy: 101-2 (B) 7/8 in 13T 16/32DP B (K02).
- Numer
- R902012773
- Oznaczenie typu
- A11VLO200LG1DH1/10L-NTD12K02
- Grupa
- A11VLO 200
- Wydanie
- 06/2020

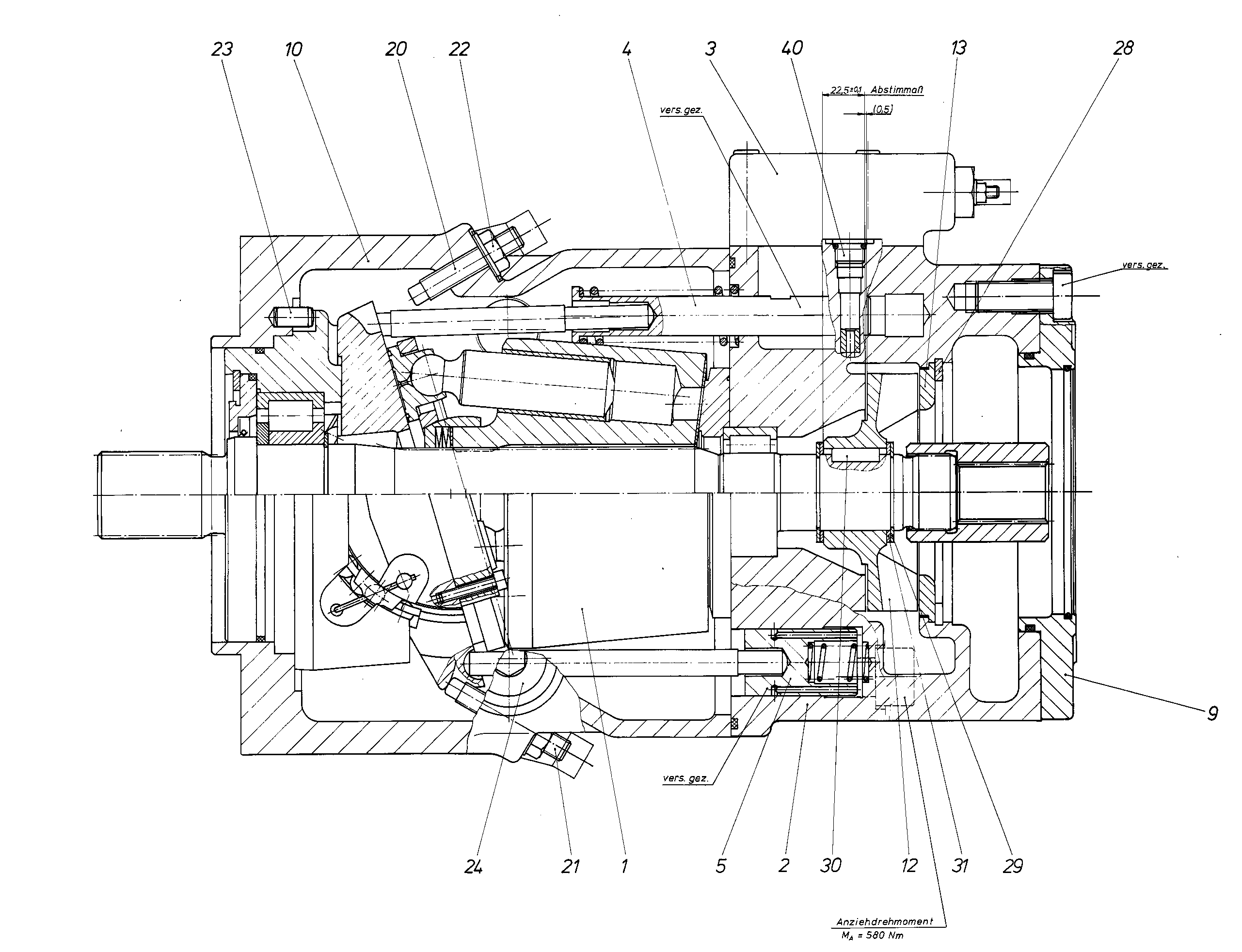

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909442126 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R909441166 | PŁYTA POŁĄCZENIOWA, GWINT LEWY Lista części podzespołu →L | 1 | ||
| R902012709 | REGULATOR Lista części podzespołu →L | 1 | ||
| R909437659 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909429581 | STEROWANIE Lista części podzespołu →L | 1 | ||
| 9 | R909441715 | WSPORNIK NOŚNY Lista części podzespołu →L | 1 | |
| R909445877 | KORPUS | 1 | ||
| R909440151 | WIRNIK, OBROTY LEWE | 1 | ||
| 13 | R909432481 | PODKŁADKA USZCZELNIAJĄCA | 1 | |
| R909445854 | SZTYFT GWINTOWANY | 1 | ||
| R909445855 | SZTYFT GWINTOWANY | 1 | ||
| R909152459 | NAKRĘTKA USZCZELNIAJĄCAD | 2 | ||
| R913009671 | SZTYFT PROSTY | 1 | ||
| 24 | R909153861 | KOREK GWINTOWANYD | 1 | |
| R909830077 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 1 | ||
| R909083362 | PIERŚCIEŃ ZABEZPIECZAJĄCY | 2 | ||
| R909445547 | WPUST PRYZMATYCZNY | 1 | ||
| 31 | R909086230 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | |
| 31 | R909086231 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | |
| 31 | R909150315 | PODKŁADKA OKRĄGŁA POZIOMUJĄCA | 1 | |
| 40 | R902123558 | ZAWÓR KIERUNKOWY Lista części podzespołu →L | 1 | |
| 98 | R902095612 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 350 bar, ciśnienie maksymalne 400 bar | A11V |
| Tryb pracy | Pompa, obieg otwarty, z pompą zasilającą | LO |
| Wielkość (NG) | 200 | 200 |
| Regulator | z nadsterowaniem zależnym od ciśnienia sterującego, sterowanie ujemne, z odcięciem ciśnienia, z hydraulicznym ogranicznikiem skoku, sterowanie ujemne Δp = 25 bar | LG1DH1 |
| Indeks | Wielkość 40 … 130 | 0 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy ANSI B92.1a‒1976 dla pompy wielokrotnej | T |
| Kołnierz mocujący | SAE J744 ‒ 4-otworowy | D |
| Przyłącza robocze | Przyłącza tłoczne i ssawne SAE z boku, naprzeciwległe, metryczny gwint mocujący wg DIN 13. Gwint przyłączy metryczny z pierścieniem uszczelniającym profilowym wg DIN 3852 | 12 |
| Napęd przelotowy | 101-2 (B) 7/8 in 13T 16/32DP B | K02 |
