Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG56DGD1/32L-NSC52F005D-SR902010367
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG56DGD1/32L-NSC52F005D-S, numer materiałowy R902010367. Wielkość nominalna: NG 56. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: sterowanie hydrauliczne bezpośrednie (DG). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: bez zaworu sterującego DA (1). Kierunek obrotów: patrząc na wał napędowy w lewo (L). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2-otworowy (C). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (52). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie 3600 do 6100 psi bezpośredniego działania, nastawa stała (250 do 420 bar) z obejściem (5). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) (D).
- Numer
- R902010367
- Oznaczenie typu
- AA4VG56DGD1/32L-NSC52F005D-S
- Grupa
- A4VG 56
- Wydanie
- 12/2019

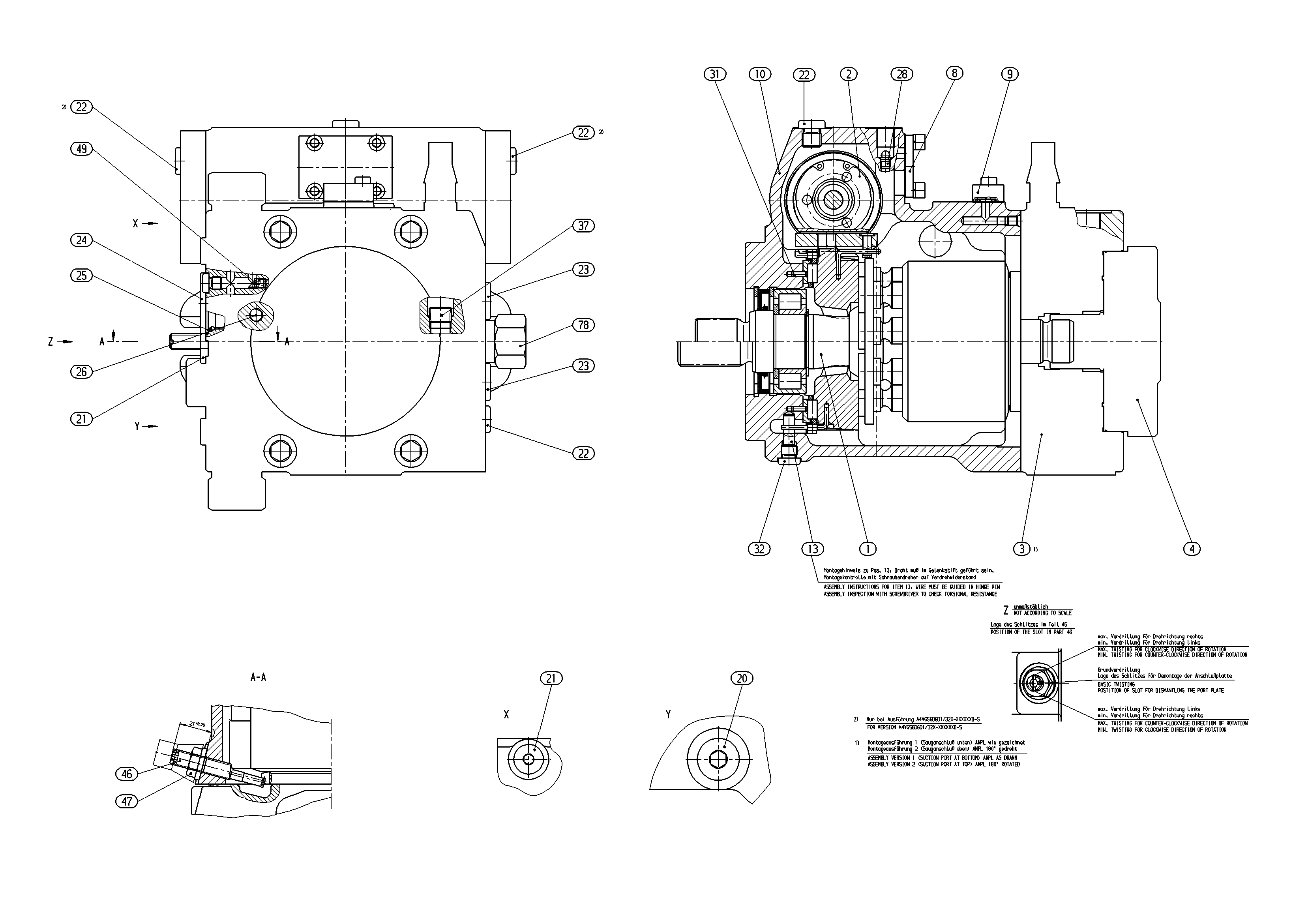

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| — | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| — | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909609352 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606382 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R909405730 | PŁYTA USZCZELNIAJĄCA Lista części podzespołu →L | 1 | ||
| R909609783 | POKRYWA Lista części podzespołu →L | 1 | ||
| — | KORPUS | 1 | ||
| R902132713 | SWORZEŃ OBROTU | 1 | ||
| R909154480 | KOREK GWINTOWANYD | 1 | ||
| R909153371 | KOREK GWINTOWANYD | 2 | ||
| R909154478 | KOREK GWINTOWANYD | 2 | ||
| R909153815 | KOREK GWINTOWANYD | 2 | ||
| R909083228 | KOREK GWINTOWANY | 1 | ||
| R909086731 | O-RINGD | 1 | ||
| R909153572 | KOREK GWINTOWANY | 1 | ||
| 27 | — | PODWÓJNY KOREK ZRYWANY | 2 | |
| R909156493 | DYSZA | 2 | ||
| R913016373 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 1 | ||
| R909087912 | KOREK GWINTOWANY | 1 | ||
| R909154981 | SZTYFT GWINTOWANY | 1 | ||
| R909153271 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909156497 | DYSZA | 1 | ||
| R909607033 | ELEMENT GWINTOWANY Lista części podzespołu →L | 1 | ||
| 98 | R902095507 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 56 | 56 |
| Regulator | Sterowanie hydrauliczne bezpośrednie | DG |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Bez zaworu sterującego DA | 1 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w lewo | L |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2-otworowy | C |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 52 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie 3600 do 6100 psi bezpośredniego działania, nastawa stała (250 do 420 bar) z obejściem | 5 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
| Wersja standardowa/specjalna | Wersja specjalna | -S |
