Jednostka · POMPA OSIOWO-TŁOKOWA
AA4VG125DA1D2/32R-NSF52F001DR902002899
Pompa osiowa wielotłoczkowa Bosch Rexroth seria A4VG, kod typu AA4VG125DA1D2/32R-NSF52F001D, numer materiałowy R902002899. Wielkość nominalna: NG 125. Jednostka osiowa wielotłoczkowa: konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi (A4V). Tryb pracy: pompa, obieg zamknięty (G). Regulator: regulacja automatyczna zależna od prędkości obrotowej U = 12 V (DA1). Odcięcie ciśnienia: odcięcie ciśnienia (D). Zawór sterujący DA: zawór sterujący DA, nastawa stała (2). Kierunek obrotów: patrząc na wał napędowy w prawo (R). Materiał uszczelnień: NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) (N). Wał napędowy: wał wielowypustowy dla pompy pojedynczej ANSI B92.1a (S). Kołnierz mocujący: SAE J744 2+4-otworowy (F). Przyłącza robocze (płyta przyłączeniowa): przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu (52). Pompa zasilająca: zintegrowana pompa zasilająca, z napędem przelotowym i bez (F). Napęd przelotowy: bez napędu przelotowego, tylko dla wersji N i F (00). Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD: zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) (1). Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania: filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) (D).
- Numer
- R902002899
- Oznaczenie typu
- AA4VG125DA1D2/32R-NSF52F001D
- Grupa
- A4VG 125
- Wydanie
- 03/2020

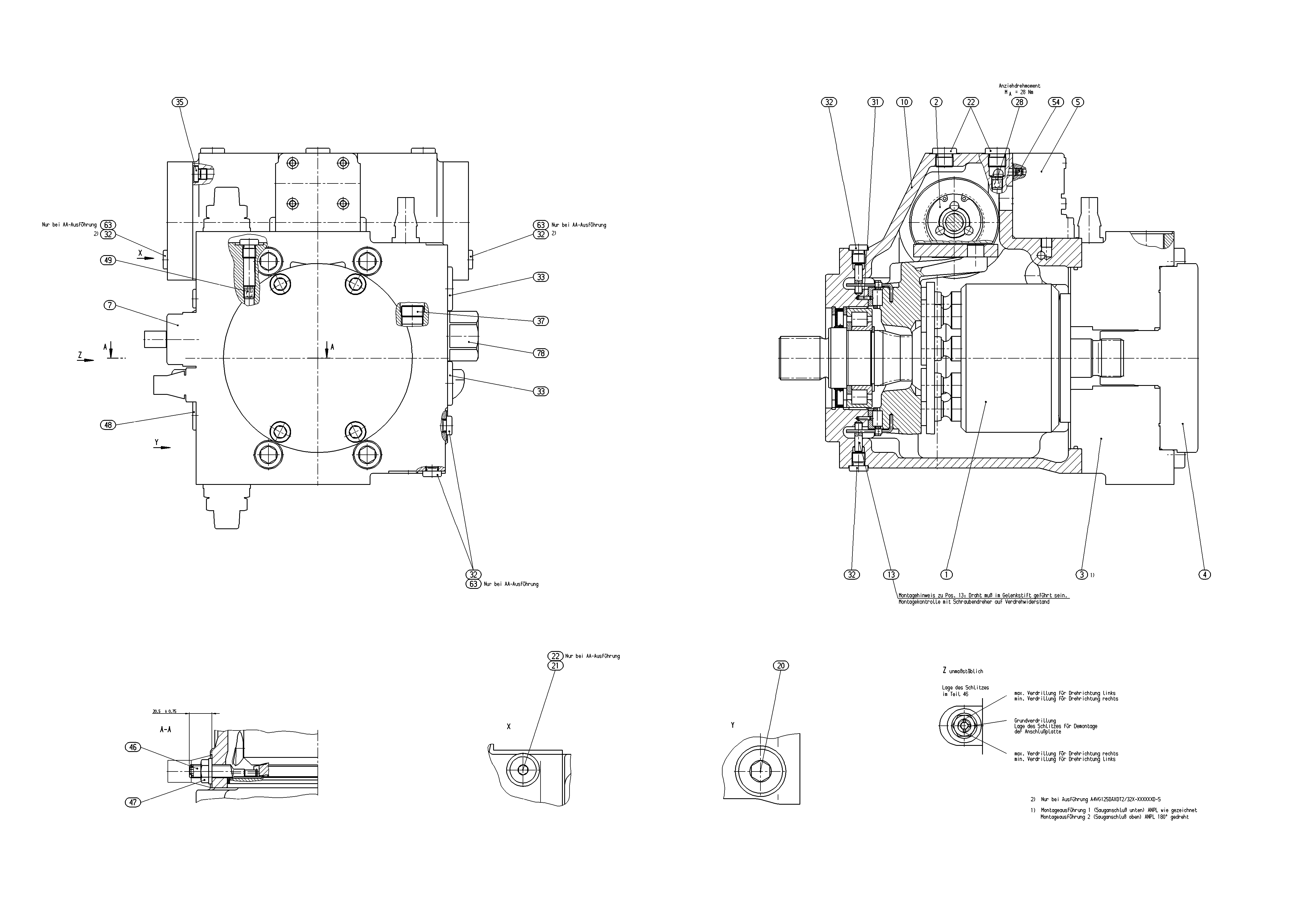

| Poz. | Numer | Nazwa | Ilość | Dodaj do zapytania |
|---|---|---|---|---|
| R909607939 | MECHANIZM NAPĘDOWY Lista części podzespołu →L | 1 | ||
| R909607647 | STEROWANIE Lista części podzespołu →L | 1 | ||
| R909609525 | PŁYTA POŁĄCZENIOWA Lista części podzespołu →L | 1 | ||
| R909606320 | POMPA ZĘBATA O ZAZĘBIENIU WEWNĘTRZNYM Lista części podzespołu →L | 1 | ||
| R909437621 | ROZDZIELACZ Lista części podzespołu →L | 1 | ||
| R909446560 | NABÓJ REGULACYJNY Lista części podzespołu →L | 1 | ||
| R909444280 | KORPUS | 1 | ||
| R902118633 | SWORZEŃ OBROTU | 2 | ||
| R909153378 | KOREK GWINTOWANYD | 1 | ||
| R909153371 | KOREK GWINTOWANYD | 4 | ||
| R913016374 | KOŁEK SPRĘŻYNUJĄCY | 2 | ||
| R909151692 | KOREK GWINTOWANYD | 2 | ||
| R909153861 | KOREK GWINTOWANYD | 2 | ||
| R909153364 | KOREK GWINTOWANYD | 2 | ||
| R909156570 | KOREK GWINTOWANY | 1 | ||
| R902035616 | ŚRUBA MIMOŚRODOWA | 1 | ||
| R909087405 | NAKRĘTKA USZCZELNIAJĄCAD | 1 | ||
| R909153339 | KOREK GWINTOWANYD | 1 | ||
| R909426707 | DYSZA | 1 | ||
| R909430054 | ŚRUBA PRZEPUSTNICY | 1 | ||
| R909154478 | KOREK GWINTOWANYD | 2 | ||
| R909442847 | ELEMENT GWINTOWANY Lista części podzespołu →L | 1 | ||
| 98 | R902095530 | ZESTAW USZCZELNIEŃ | 1 |
Parametry z kodu typu
| Pozycja | Znaczenie | Kod |
|---|---|---|
| Jednostka osiowa wielotłoczkowa | Konstrukcja z tarczą wychylną, o zmiennej objętości roboczej, ciśnienie nominalne 5800 psi (400 bar), ciśnienie maksymalne 6500 psi | A4V |
| Tryb pracy | Pompa, obieg zamknięty | G |
| Wielkość (NG) | 125 | 125 |
| Regulator | Regulacja automatyczna zależna od prędkości obrotowej U = 12 V | DA1 |
| Odcięcie ciśnienia | Odcięcie ciśnienia | D |
| Zawór sterujący DA | Zawór sterujący DA, nastawa stała | 2 |
| Seria | Seria 3, indeks 2 | 32 |
| Kierunek obrotów | Patrząc na wał napędowy w prawo | R |
| Materiał uszczelnień | NBR (kauczuk nitrylowy), pierścień uszczelniający wału z FKM (kauczuk fluorowy) | N |
| Wał napędowy | Wał wielowypustowy dla pompy pojedynczej ANSI B92.1a | S |
| Kołnierz mocujący | SAE J744 2+4-otworowy | F |
| Przyłącza robocze (płyta przyłączeniowa) | Przyłącza robocze SAE A i B u góry i u dołu, przyłącze ssawne S u dołu | 52 |
| Pompa zasilająca | Zintegrowana pompa zasilająca, z napędem przelotowym i bez | F |
| Napęd przelotowy | Bez napędu przelotowego, tylko dla wersji N i F | 00 |
| Zawór ograniczający wysokie ciśnienie Zakres nastawy ∆pHD | Zawór ograniczający wysokie ciśnienie, pośredniego działania 1450 do 6100 psi z obejściem (100 do 420 bar) | 1 |
| Filtracja obwodu zasilania / zewnętrzne zasilanie ciśnieniem zasilania | Filtracja w przewodzie tłocznym pompy zasilającej Przyłącza dla zewnętrznej filtracji obwodu zasilania (Fe i Fa) | D |
